Podłączenie różnicówki to kluczowy element zapewniający bezpieczeństwo instalacji elektrycznej. Ten niewielki, ale niezwykle ważny element chroni przed porażeniem prądem oraz zapobiega pożarom spowodowanym zwarciem. Wiele osób obawia się jednak samodzielnego montażu, obawiając się błędów, które mogą prowadzić do poważnych konsekwencji.
W tym artykule dowiesz się, jak bezpiecznie i prawidłowo podłączyć różnicówkę, zarówno w przypadku instalacji jednofazowej, jak i trójfazowej. Przedstawimy krok po kroku, jakie narzędzia są potrzebne, jak przygotować instalację oraz na co zwrócić szczególną uwagę, aby uniknąć najczęstszych błędów.
Kluczowe wnioski:- Do podłączenia różnicówki potrzebne są podstawowe narzędzia, takie jak śrubokręt, szczypce i tester napięcia.
- Podłączenie różnicówki jednofazowej wymaga połączenia przewodu fazowego (L1) i neutralnego (N) do wejścia urządzenia.
- W przypadku różnicówki trójfazowej należy podłączyć trzy fazy oraz przewód neutralny, zachowując odpowiednią kolejność.
- Przed rozpoczęciem pracy zawsze należy odłączyć zasilanie i sprawdzić, czy instalacja jest bezpieczna.
- Testowanie różnicówki po montażu jest niezbędne, aby upewnić się, że działa prawidłowo.
Co to jest różnicówka i jak działa?
Różnicówka, znana również jako wyłącznik różnicowoprądowy, to urządzenie chroniące przed porażeniem prądem i pożarami. Jej głównym zadaniem jest wykrywanie różnic w natężeniu prądu między przewodem fazowym a neutralnym. Jeśli wykryje nieprawidłowości, natychmiast odcina zasilanie, minimalizując ryzyko wypadku.
Działanie różnicówki opiera się na zasadzie bilansu prądowego. W normalnych warunkach prąd płynący przez przewód fazowy i neutralny jest taki sam. Gdy pojawi się wyciek prądu, np. przez uszkodzoną izolację, różnicówka reaguje w ciągu milisekund, zapewniając bezpieczeństwo.
Narzędzia i materiały potrzebne do podłączenia różnicówki
Przed przystąpieniem do podłączenia różnicówki, warto przygotować odpowiednie narzędzia. Do podstawowych należą śrubokręt, szczypce, klucze oraz tester napięcia. Każde z nich odgrywa kluczową rolę w bezpiecznym i precyzyjnym montażu.
| Narzędzie | Zastosowanie | Uwagi bezpieczeństwa |
| Śrubokręt | Zaciskanie śrub w różnicówce | Używaj narzędzi z izolacją |
| Szczypce | Przycinanie i prostowanie przewodów | Unikaj uszkodzenia izolacji |
| Tester napięcia | Sprawdzanie obecności napięcia | Zawsze testuj przed pracą |
Przygotowanie instalacji przed podłączeniem różnicówki
Przed rozpoczęciem montażu, konieczne jest sprawdzenie stanu instalacji elektrycznej. Upewnij się, że przewody są w dobrym stanie, a ich izolacja nie jest uszkodzona. To kluczowy krok, aby uniknąć problemów podczas podłączania różnicówki.
Pamiętaj, aby zawsze odłączyć zasilanie przed pracą. Użyj testera napięcia, aby potwierdzić, że w obwodzie nie ma prądu. To minimalizuje ryzyko porażenia i zapewnia bezpieczeństwo podczas montażu.
Czytaj więcej: Jak podłączyć dekoder UPC MediaBox bez błędów i problemów technicznych
Jak podłączyć różnicówkę jednofazową – krok po kroku

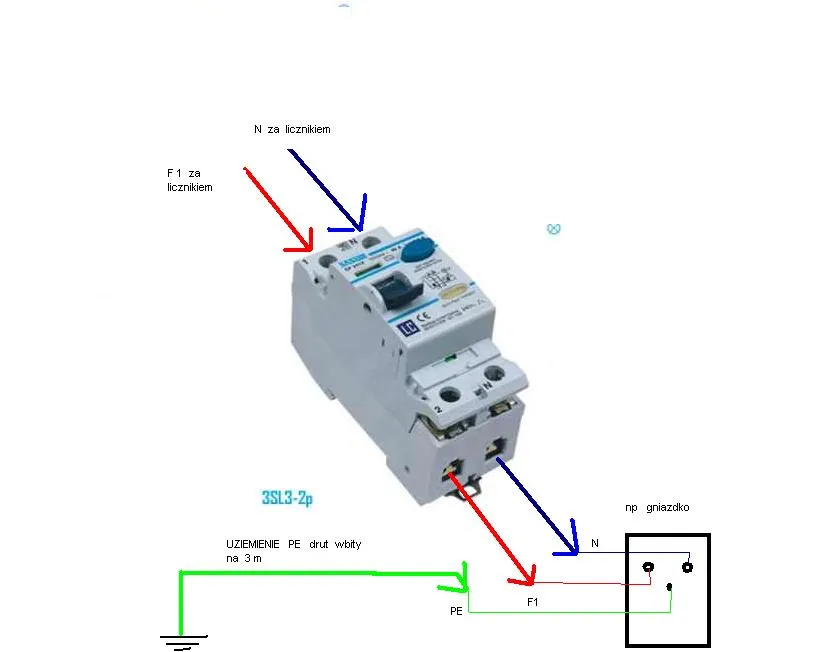

Podłączenie różnicówki jednofazowej zaczyna się od odłączenia zasilania. To absolutna podstawa bezpieczeństwa. Następnie przygotuj przewód fazowy (L1) i neutralny (N), które będą podłączone do wejścia różnicówki.
Przewód fazowy podłącz do zacisku oznaczonego literą L, a neutralny do zacisku N. Upewnij się, że połączenia są solidne i dobrze dokręcone. Przewód ochronny (PE) podłącz do listwy uziemiającej, która znajduje się obok różnicówki.
Po zakończeniu montażu, włącz zasilanie i przetestuj działanie różnicówki. Naciśnij przycisk testowy, aby sprawdzić, czy urządzenie prawidłowo odcina prąd. To ostatni, ale kluczowy krok w procesie podłączania różnicówki.
Najczęstsze błędy przy podłączaniu różnicówki jednofazowej
Jednym z najczęstszych błędów jest pomylenie przewodów fazowego i neutralnego. To może prowadzić do nieprawidłowego działania różnicówki. Zawsze sprawdzaj oznaczenia na urządzeniu i przewodach przed montażem.
Innym problemem jest niedokręcenie śrub w zaciskach. Słabe połączenie może powodować przegrzewanie się przewodów, co stanowi poważne zagrożenie. Używaj narzędzi z izolacją i dokładnie sprawdzaj każdy element.
- Pomyłka w podłączeniu przewodów fazowego i neutralnego
- Niedokręcenie śrub w zaciskach
- Brak testowania różnicówki po montażu
- Podłączenie przewodu ochronnego do niewłaściwego miejsca
- Ignorowanie oznaczeń na urządzeniu
Podłączenie różnicówki trójfazowej – zasady i schematy

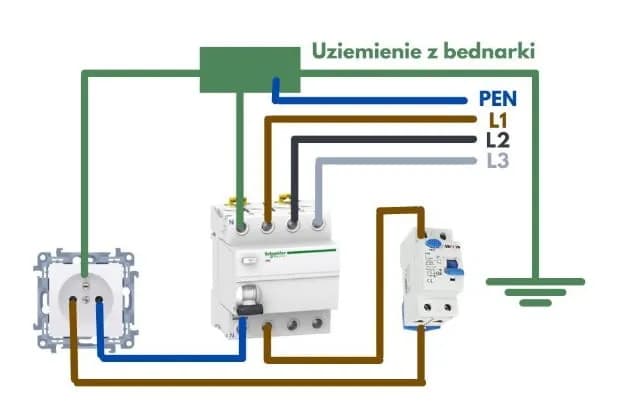

Podłączenie różnicówki trójfazowej wymaga większej precyzji. W tym przypadku musisz podłączyć trzy fazy (L1, L2, L3) oraz przewód neutralny (N). Każda faza musi być podłączona do odpowiedniego zacisku oznaczonego na urządzeniu.
Przewód neutralny podłącz do zacisku N, a przewód ochronny (PE) do listwy uziemiającej. Pamiętaj, że kolejność faz ma znaczenie – zawsze sprawdzaj schemat podłączenia dostarczony przez producenta.
Jak sprawdzić poprawność podłączenia różnicówki
Po zakończeniu montażu, przetestuj różnicówkę, aby upewnić się, że działa prawidłowo. Użyj przycisku testowego na urządzeniu – powinno ono natychmiast odciąć zasilanie. To pierwszy krok weryfikacji.
Jeśli różnicówka nie działa zgodnie z oczekiwaniami, sprawdź połączenia przewodów i upewnij się, że są dokładnie dopasowane do schematu. W razie wątpliwości skonsultuj się z elektrykiem.
Bezpieczne podłączenie różnicówki – klucz do ochrony życia
W artykule szczegółowo omówiliśmy, jak prawidłowo podłączyć różnicówkę, zarówno jednofazową, jak i trójfazową. Podkreśliliśmy, że kluczem do bezpieczeństwa jest odłączenie zasilania przed rozpoczęciem pracy oraz dokładne sprawdzenie połączeń przewodów. W przypadku różnicówki jednofazowej, istotne jest poprawne podłączenie przewodów fazowego (L1) i neutralnego (N), a w przypadku trójfazowej – trzech faz oraz przewodu neutralnego.
Zwracamy uwagę na najczęstsze błędy, takie jak pomylenie przewodów, niedokręcenie śrub czy ignorowanie oznaczeń na urządzeniu. Te błędy mogą prowadzić do nieprawidłowego działania różnicówki, a nawet stanowić zagrożenie dla życia. Dlatego zawsze zalecamy testowanie urządzenia po montażu, korzystając z przycisku testowego.
Podsumowując, bezpieczeństwo jest najważniejsze. Przestrzeganie zasad podłączenia, dokładne sprawdzanie połączeń oraz regularne testowanie różnicówki to podstawowe kroki, które mogą uratować życie i zapobiec poważnym awariom.
